Принцип, который проще, чем кажется

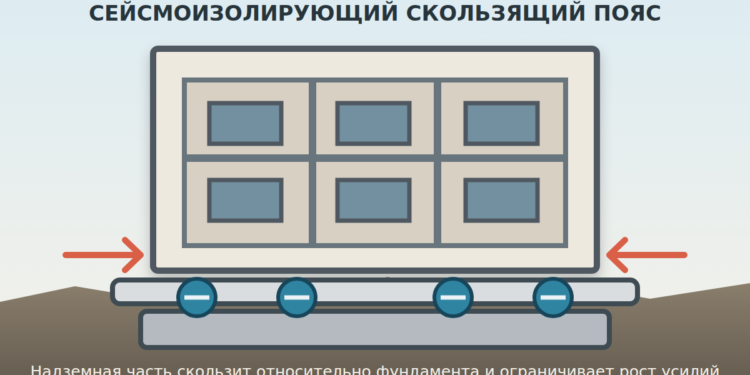

Сейсмоизолирующий скользящий пояс — это не экзотика и не «технология будущего». Это ряд опор между фундаментом и надземной частью здания, в местах пересечения стен.

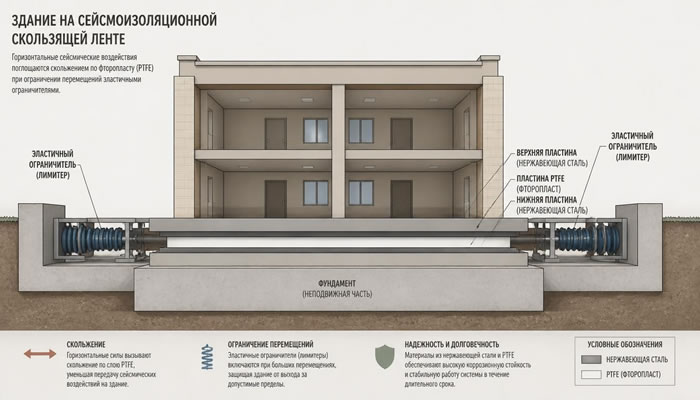

Каждая опора содержит пару «нержавеющая сталь — фторопласт-4». Коэффициент трения невелик: 0,05–0,1.

Пока инерционные силы от землетрясения не превышают силу трения, здание стоит жёстко. Как только порог превышен — надземная часть начинает проскальзывать относительно фундамента.

С этого момента усилия в несущих конструкциях перестают расти. Пояс работает как предохранитель: он не «борется» со стихией, а отсекает энергию, не пуская её выше нулевой отметки.

Что показала практика

Опыт эксплуатации таких зданий накоплен в Киргизии и на Камчатке. В Бишкеке (тогда Фрунзе) в 1980-х годах построили серию жилых домов со скользящими опорами.

Позднее обследование подтвердило: система работоспособна, но требует внимания к состоянию поверхностей скольжения. Со временем фторопласт изнашивается, а пыль и влага меняют трение.

На Камчатке, в Петропавловске, строились здания с наклонными площадками скольжения. Это позволило частично решить проблему возврата здания в исходное положение после подвижки.

При подготовке материала использовалась информация, предоставленная сайтом arhplan.ru.

Главный ограничитель — этажность

Скользящий пояс эффективен далеко не для любой высоты. Исследования показывают: для зданий выше пяти этажей эффективность снижается.

Причина — вклад высших форм колебаний. Чем выше здание, тем сложнее поведение системы, и тем важнее подбор демпфирования, а не только низкое трение.

Для зданий до 5 этажей включительно скользящие опоры с горизонтальной поверхностью — рациональное решение. Для более высоких объектов требуются либо наклонные площадки, либо комбинированные системы с упругими ограничителями.

Вот в чём парадокс: простота конструкции оборачивается чувствительностью к расчётной схеме.

Грунты и частотный диапазон

Второй ограничитель — частотные характеристики грунта. Скользящий пояс эффективен там, где преобладают высокочастотные колебания.

Если прогнозируются низкочастотные воздействия, система может оказаться менее надёжной, чем резинометаллические опоры. Это не значит, что пояс «плох» — это значит, что его область применения уже, чем кажется.

Для площадок с расчётной сейсмичностью 7–9 баллов пояс работает, но требует проверки на конкретные акселерограммы.

Конструктивные нюансы эксплуатации

У скользящего пояса есть особенность, которую проектировщики обязаны учитывать: остаточные перемещения. После землетрясения здание может сместиться относительно фундамента и не вернуться назад.

Это не разрушение, но это меняет геометрию. Для инженерных коммуникаций, лифтов и фасадов такое смещение — отдельная задача.

Ограничители горизонтальных перемещений — не опция, а обязательный элемент. Без них пояс превращается в неконтролируемую систему.

Где пояс рационален

Области рационального применения можно свести к нескольким сценариям.

• Малоэтажное строительство (до 5 этажей) в зонах с высокой сейсмичностью.
• Реконструкция и усиление существующих зданий, где проще ввести пояс, чем менять каркас.
• Объекты с жёсткой конструктивной схемой, где допустимые перекосы этажей минимальны.
• Площадки с преобладанием высокочастотных сейсмических воздействий.

За пределами этого списка решение требует индивидуального обоснования, а не типового проекта.

Экономика, которая не всегда на поверхности

Скользящий пояс выигрывает за счёт снижения материалоёмкости надземной части. Расход стали сокращается на 7–12%, сметная стоимость — на 3–6%.

Но экономия на каркасе может быть частично съедена стоимостью узлов скольжения и ограничителей. Чем сложнее система, тем меньше остаётся от «простоты».

Конструктивно пояс несложен и может выполняться как в заводских условиях, так и на площадке. Это его сильная сторона — но не отменяет необходимости расчёта.

Что остаётся за скобками

Нормативная база по скользящим поясам до сих пор неполна. Рекомендации ЦНИИСК существуют, но расчётные методики проработаны не для всех схем.

Это означает, что проектировщик, выбирающий пояс, берёт на себя больше ответственности, чем при использовании серийных резинометаллических опор.

И всё же для узкого, но важного сегмента — малоэтажных зданий в сейсмоопасных районах — скользящий пояс остаётся одним из самых прагматичных решений. Прагматичных не потому, что он «лучший», а потому, что он честно делает свою работу там, где его правильно поставили.
